◆数控车铣复合机床是复合加工机床的一种主要机型，除具备数控车床上的功能还可以完成平面铣削、钻孔、攻丝、直槽、螺旋槽及铣齿等，具有车削、铣削以及镗削等复合功能，本产品选材精良，结构刚性强；采用连体铸件，床身托板跨距大，刀架斜置，具有良好的排屑能力和操作便利性、精度高、稳定性强、占地小等优点；可根据客户需要选用各品牌操作系统。◆采用整体式套筒主轴，进口精密级主轴轴承，及主轴伺服电机驱动，以实现高精度、高刚性及转速稳定性。散热片式主轴箱设计，并配有对称的加强筋，可有效降低主轴温升，增加主轴稳定性及轴承寿命。
◆高刚度，床身倾斜,采用优质铸铁树脂砂造型，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置,使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。
◆两轴转动由伺服电机与精密滚珠丝杆通过弹性联轴直联，受力情况好、定位精度高，配备电脑自动滑润系统对直线导轨及滚珠丝杆强制润滑。
◆X轴及Z轴采用高刚性线性滑轨，轨道与轨道之间经计算取得较佳的跨距，低阻力、高刚性、高精度，位移速度可达24M/min，提高工作效率，缩短加工时间。
◆液压站采用台湾变量泵、液压电机、电磁阀并加装风冷装置，噪音小、油温低。
◆全封闭防护，防水性好，底座整体铸件。
◆采用台湾十二工位伺服动力旋转刀塔，定位精度高、故障率低、换刀快，就近换刀。

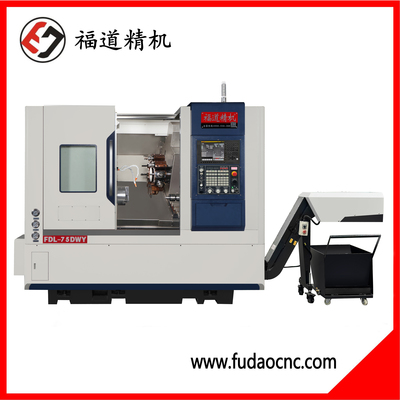

机床数据/型号 | 单位 | FDL-52DWY | FDL-75DWY |
加工能力 | **回转直径 | mm | 560 | 560 |
盘类车削直径 | mm | 380 | 380 |
长轴加工直径 | mm | 350 | 350 |
X/Z轴行程 | mm | 480×450/680/920/1420 | 480×450/680/920/1420 |
Y轴行程 | mm | ±50 | ±50 |
主轴 | 主轴鼻端形式 |
| A2-6 | A2-8 |
卡盘 | 寸 | 8 | 10 |
拉杆通孔直径 | mm | 52 | 75 |
主轴转速 | prm | 4200 | 3500 |
C轴分度 |
| 360°最小0.001 | 360°最小0.001 |
电机功率 | 主轴电机 | kw | 11/15 | 15/18.5 |
X/Y/Z轴 | kw | 3.9/2.4/3.9 | 3.9/2.4/3.9 |
动力刀塔 | 刀塔工位 | T | 12/15 | 12/15 |
动力头转速 | prm | 5000 | 5000 |
动力头电机 | kw | 3.1/5.5 | 3.1/5.5 |
尾顶 | 尾顶行程 | mm | 450/650/950/1400 | 450/650/950/1400 |
备注：本公司机床不断进行研发改良，如有外观及技术参数仅供参考，实际外观技术参数均以订货为准。www.fudaocnc.com
