◆全V系列机种配置超高精密滚柱型线轨，床身结构坚固、能承受高速运动产生的惯量。
◆全V系列三轴马达尾端座径精密铲花后组装，再经严谨的组装预拉处理，确保传动系统长久的稳定性。
◆全V系列鞍座与工作台为箱型结构设计。加大结构件高度，具有轻量化，高刚性特性融合速度与结构稳定性的完美设计，预留加装第四、五轴NC空间。
◆全V系列采用超大底座与立柱、超宽滑道跨距，强化机底质量与Z轴厚实稳定的结构体，及采用马达刹车系统，确保高速移动与切削过程的不晃动。高刚性双螺帽滚珠螺杆，采用高功率轴向伺服马驱动。
◆全V系列皆采用后排屑设计，有排屑角度及超大流量冲屑系统，整体占地面积小，有益于厂房空间的利用

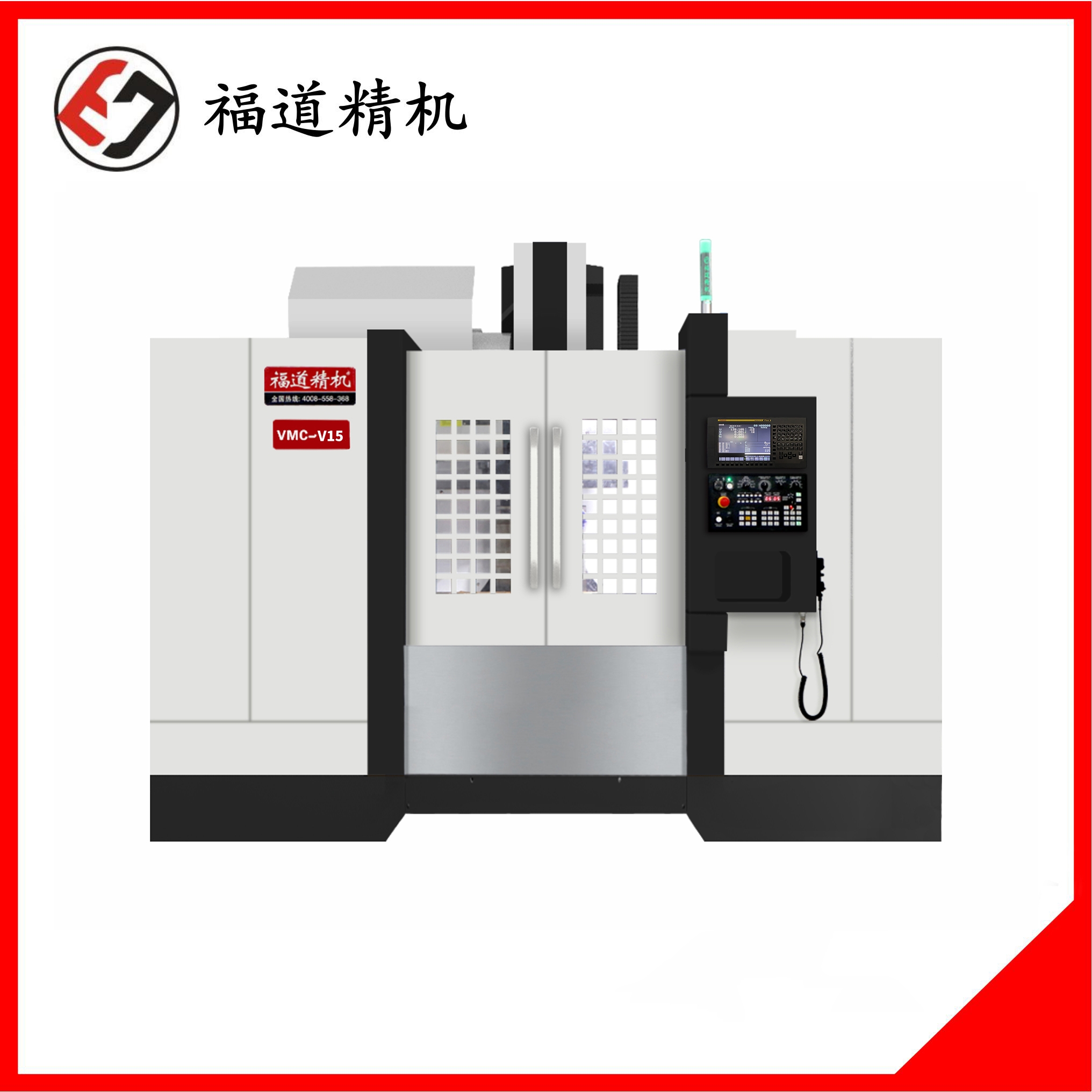

机床数据\型号 | 单位 | VMC-V13 | VMC-V15 |
行程 | X轴行程 | mm | 1300 | 1500 |
Y轴行程 | mm | 800 | 800 |
Z轴行程 | mm | 800 | 800 |
主轴端面至工作台面距离 | mm | 110-910 | 85-885 |
主轴中心至立柱防护面距离 | mm | 870 | 875 |
工作台 | 工作台尺寸 | mm | 1500×800 | 1700×800 |
工作台承重 | kg | 800 | 1500 |
T型槽(槽数-尺寸×间距) | mm | 5-18×120 | 5-18×147.5 |
主轴 | 主轴锥度规格 | - | BT40 | BT40 |
主轴转速（可选配） | rpm | 10000/12000/15000 | 10000/12000/15000 |
主轴电机功率 | kw | 11 | 11 |
三轴 参数 | 三轴电机功率（X/Y/Z） | kw | 3.0/3.0/3.0 | 4.5/4.5/4.5 |
X/Y/Z轴快速移动速度 | m/min | 30/30/30 | 24/24/24 |
刀库 | 刀库容量 | 把 | 24 | 24 |
刀具**重量 | kg | 7 | 7 |
**刀具长度 | mm | 300 | 300 |
刀具直径（满刀/邻空刀） | mm | 80/150 | 80/150 |
其他 | 气压需求 | Kg/cm² | ≥6 | ≥6 |
机床重量 | Kg | 10500 | 11500 |
机床尺寸（长×宽×高） | m | 3.55×3.2×3.1 | 4.45×3.8×3.3 |
备注：本公司机床不断进行研发改良，如有外观及技术参数仅供参考，实际外观技术参数均以订货为准。www.fudaocnc.com
